Revue technique automobile - Renault Scenic: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après contrôle complet à l'aide de l'outil de diagnostic.
Condition d'exécution : feux de croisement allumés.
SOUS FONCTION POSITION ECLAIRAGE
SOUS FONCTION COMMANDE ECLAIRAGE
SOUS FONCTION GESTION ECLAIRAGE
Interprétation des défauts
Liste des défauts et des codes DTC associés :
DF001
PRESENT
CALCULATEURC.O : Ligne signal feux de croisement en
circuit ouvert
1.DEF : Signal vitesse au-dessus d ...

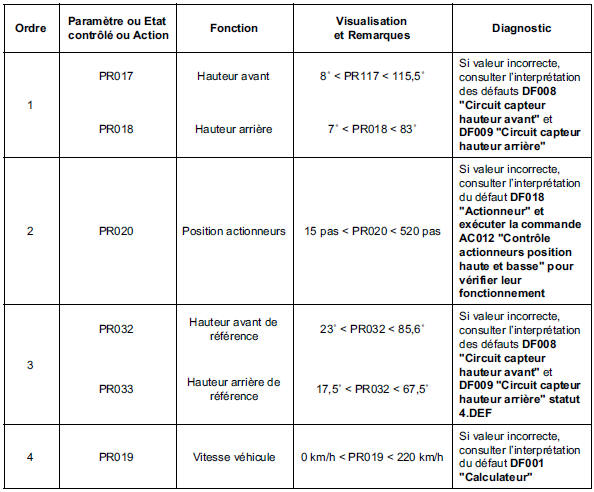

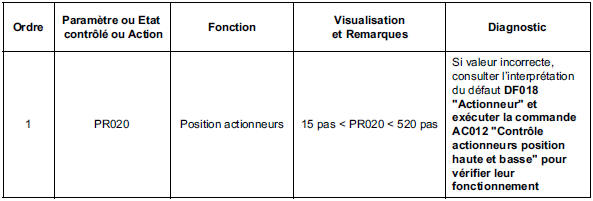

Interpération des états

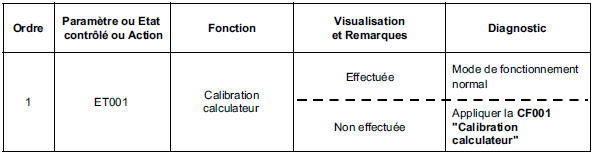

ET001
CALIBRATION CALCULATEUREtat 1 : Non effectué
Etat 2 : Effectué
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Parti ...
D'autres materiaux:
Affectation des voies
Connecteur noir (A) 32 voies
Connecteur marron (B) 48 voies
Connecteur gris (C) 32 voies
...
Commande externe des
vitesses
JH3 ou JR5 ou ND0
Couples de serragem
vis de fixation du boîtier
de commande
2,1 daN.m
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie en commençant p ...
Aide
Affectation des voies
Connecteur vissé 1 voieVoie 1 : + batterie
Connecteur 1 voie P1 (bleu)
Voie 1 : Groupe MotoVentilateur grande vitesse
Connecteur 1 voie P2 (transparent)
Voie 1 : + batterie
Connecteur 12 voies PEH (bleu)
Voie 1 : + Après contact (injectio ...
