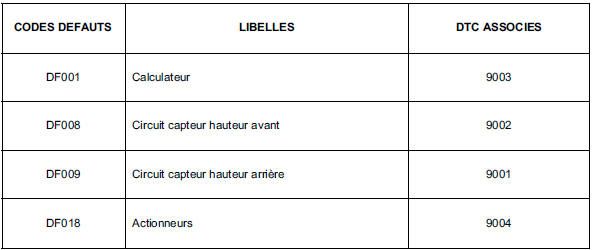

Liste des défauts et des codes DTC associés :

DF001 PRESENT

CALCULATEUR

C.O : Ligne signal feux de croisement en circuit ouvert
1.DEF : Signal vitesse au-dessus du seuil maximum
2.DEF : Signal vitesse en circuit ouvert ou court-circuit au + 12 V
3.DEF : Signal vitesse en court-circuit à la masse, détection en roulant
4.DEF : Vitesse supérieure à 0 à l'initialisation
5.DEF : Calibration calculateur non effectuée
6.DEF : Configuration véhicule incorrecte
7.DEF : Anomalie électronique interne
8.DEF : Ligne commande actionneur en circuit ouvert
9.DEF : Ligne commande actionneur en court-circuit à la masse
10.DEF : Ligne commande actionneur en court-circuit au + 12 V
11.DEF : Tension batterie trop faible

CONSIGNES

A traiter en priorité en cas de cumul de défauts

Remplacer si nécessaire.

Faire un diagnostic de l'unité centrale habitacle pour contrôler le bon fonctionnement de la manomanette.

Contrôler l'état des contacts et la bonne connectique du calculateur de lampes à décharge.

Contrôler la continuité et l'absence de résistance parasites de la liaison :

Connecteur noir 6 voies de l'unité de protection et de commutation voie 5 → Voie 6 du calculateur de lampes à décharge

Si après tous ces contrôles le défaut persiste, remplacer la manomanette d'allumage des feux de croisement.

1.DEF

CONSIGNES

Sans.

Vérifier que le paramètre PR019 "Vitesse véhicule" soit cohérent, et que sa valeur se situe dans la plage autorisée.

Contrôler les défauts du circuit ABS. S'il y a des défauts présents, les traiter en priorité.

Vérifier ensuite la continuité et l'absence de résistance parasite entre :

Calculateur ABS voie 23 → Calculateur lampe au xénon voie 4

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

2.DEF

CONSIGNES

Ne tenir compte de ce défaut que si le véhicule est alimenté en + APC

Vérifier la continuité et l'absence de résistance parasite entre :

Calculateur ABS voie 23 → Calculateur lampe au xénon voie 4

Contrôler l'état de la connectique du calculateur, et remettre en état si nécessaire.

Vérifier ensuite l'isolement par rapport au + 12 V de la liaison ci-dessus .

3.DEF

CONSIGNES

Rien à signaler.

Vérifier l'isolement par rapport au + 12 V de la liaison :

Calculateur ABS voie 23→ Calculateur lampe à décharge voie 4

Contrôler l'état de la connectique du calculateur, et remettre en état si nécessaire.

4.DEF

CONSIGNES

Rien à signaler.

Vérifier que le paramètre PR019 "Vitesse véhicule" soit cohérent.

Contrôler les défauts du circuit ABS. S'il y a des défauts présents, les traiter en priorité.

Vérifier ensuite la continuité et l'absence de résistance parasite entre :

Calculateur ABS voie 23 → Calculateur lampe à décharge voie 4

5.DEF

CONSIGNES

Ce défaut sera remonté après chaque configuration CF003 "Type véhicule".

Si la calibration calculateur n'est pas effectuée, le calculateur indiquera un défaut DF001 "Défaut calculateur".

Se reporter dans ce cas à la commande CF001 "Calibration calculateur".

Si le défaut persiste contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

6.DEF

CONSIGNES

Rien à signaler

Si la configuration véhicule n'est pas effectuée, le calculateur indiquera un défaut DF001 "Défaut calculateur".

Se reporter dans ce cas à la commande CF003 "Type véhicule", et configurer le calculateur selon le véhicule diagnostiqué.

Si le défaut persiste, contacter votre techline.

7.DEF

CONSIGNES

Traiter en priorité les autres défauts du système.

Si le défaut DF001 apparaît sous le statut "Anomalie interne calculateur", contacter votre Techline.

8.DEF

CONSIGNES

Rien à signaler.

Vérifier la continuité et l'absence de résistance parasite entre :

Moteur correcteur projecteur droit Voie 2 → Calculateur lampe au xénon voie 7
Moteur correcteur projecteur gauche Voie 2 → Calculateur lampe au xénon voie 7

Contrôler l'état des connectiques, les branchements du calculateur de lampes à décharge et ceux des moteurs de correction.

Remettre en état si nécessaire.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

9.DEF

CONSIGNES

Rien à signaler.

Vérifier l'isolement par rapport à la masse de la liaison :

Moteur correcteur projecteur droit Voie 2 → Calculateur lampe à décharge voie 7
Moteur correcteur projecteur gauche Voie 2 → Calculateur lampe à décharge voie 7

Contrôler l'état des connectiques, les branchements du calculateur de lampes à décharge et ceux des moteurs de correction.

Remettre en état si nécessaire.

10.DEF

CONSIGNES

Rien à signaler.

Vérifier l'isolement par rapport au + 12 V de la liaison :

Moteur correcteur projecteur droit Voie 2 → Calculateur lampe à décharge voie 7
Moteur correcteur projecteur gauche Voie 2 → Calculateur lampe à décharge voie 7

Contrôler l'état des connectiques, les branchements du calculateur de lampes à décharge et ceux des moteurs de correction.

Remettre en état si nécessaire.

11.DEF

CONSIGNES

Rien à signaler.

la tension batterie est trop faible (< 10 V), contrôler l'état de la batterie, recharger ou remplacer si nécessaire.

Effectuer ensuite un contrôle du circuit de charge du véhicule.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

DF008 PRESENT OU MEMORISE

CIRCUIT CAPTEUR HAUTEUR AVANT

1.DEF : Signal hors limite haute
2.DEF : Signal hors limite basse
3.DEF : Signal hors limite à l'initialisation
4.DEF : Anomalie électronique interne

CONSIGNES

Sans.

1.DEF

CONSIGNES

Sans.

Effectuer un contrôle de la connectique du capteur de hauteur avant.

Remettre en état si nécessaire.

Contrôler l'état de la biellette de renvoi du capteur.

Si celle-ci est détériorée, le signal sera hors limite.

Vérifier l'état du faisceau de raccordement du capteur avant (pincement, coupure, etc..).

Remettre en état si nécessaire.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

2.DEF

CONSIGNES

Rien à signaler.

Effectuer un contrôle de la connectique du capteur de hauteur avant.

Remettre en état si nécessaire.

Contrôler l'état de la biellette de renvoi du capteur.

Si celle-ci est détériorée, le signal sera hors limite.

Vérifier l'état du faisceau de raccordement du capteur avant (pincement, coupure, etc..).

Remettre en état si nécessaire.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

3.DEF

CONSIGNES

Rien à signaler.

Effectuer un contrôle de la connectique du capteur de hauteur avant.

Remettre en état si nécessaire.

Contrôler l'état de la biellette de renvoi du capteur.

Si celle-ci est détériorée, le signal sera hors limite.

Vérifier l'état du faisceau de raccordement du capteur avant (pincement, coupure, etc..).

Remettre en état si nécessaire.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

4.DEF

CONSIGNES

Rien à signaler.

Si le défaut DF008 apparaît au statut "anomalie électronique interne", contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

DF009 PRESENT OU MEMORISE

CIRCUIT CAPTEUR HAUTEUR ARRIERE

CC.0 : Court-circuit à la masse
CC.1 : Court-circuit au + 12 V
1.DEF : Absence de signal
2.DEF : Signal hors limite haute
3.DEF : Signal hors limite basse
4.DEF : Signal hors limite à l'initialisation
5.DEF : Incohérence du signal

CONSIGNES

Sans.

CC.0

CONSIGNES

Sans.

Contrôler l'état des contacts et la connectique du calculateur de lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'isolement par rapport à la masse entre :

Voie 6 du connecteur du capteur de niveau arrière → Voie 3 du connecteur du calculateur lampe au xénon
Voie 5 du connecteur du capteur de niveau arrière → Voie 8 du connecteur du calculateur lampe au xénon

Contrôler ensuite l'isolement de cette liaison par rapport à la masse.

Si le défaut persiste, contacter votre techline.

CC.1

CONSIGNES

Sans.

Contrôler l'état des contacts et la connectique des connecteurs du calculateur de lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'isolement par rapport au +12V entre :

Contrôler ensuite l'isolement de cette liaison par rapport à la masse.

Si le défaut persiste, contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

1.DEF

CONSIGNES

Rien à signaler.

Contrôler l'état des contacts et la connectique du calculateur de lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'absence de résistance parasite entre :

Si le défaut persiste, contacter votre techline.

2.DEF

CONSIGNES

Rien à signaler.

Vérifier le bon emplacement, et l'état de la biellette de renvoi du capteur arrière.

Remplacer si nécessaire.

Contrôler l'état des contacts et la connectique des connecteurs du calculateur lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'absence de résistance parasite entre :

Contrôler ensuite l'isolement de ces liaisons par rapport à la masse, puis par rapport au + 12 V.

Si le défaut persiste, contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

3.DEF

CONSIGNES

Rien à signaler.

Vérifier le bon emplacement, et l'état de la biellette de renvoi du capteur arrière.

Remplacer si nécessaire.

Contrôler l'état des contacts et la connectique du calculateur lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'absence de résistance parasite entre :

Contrôler ensuite l'isolement de ces liaisons par rapport à la masse, puis par rapport au + 12 V.

Si le défaut persiste, contacter votre techline.

4.DEF

CONSIGNES

Rien à signaler.

Vérifier le bon emplacement, et l'état de la biellette de renvoi du capteur arrière.

Remplacer si nécessaire.

Contrôler l'état des contacts et la connectique du calculateur lampe au xénon, et du capteur de niveau arrière.

Contrôler la continuité et l'absence de résistance parasite entre :

Contrôler ensuite l'isolement de ces liaisons par rapport à la masse, puis par rapport au + 12 V.

Si le défaut persiste, contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic

5.DEF

CONSIGNES

Rien à signaler.

Contrôler l'état de la biellette de renvoi du capteur de niveau arrière.

Remplacer si nécessaire.

Contrôler l'état des contacts et la connectique des connecteurs du calculateur lampe au xénon et du capteur de niveau arrière.

Contrôler la continuité et l'absence de résistance parasite entre :

Contrôler ensuite l'isolement de ces liaisons par rapport à la masse, puis par rapport au + 12 V.

Si le défaut persiste, contacter votre techline.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

DF018 PRESENT OU MEMORISE

ACTIONNEURS

1.DEF : Défaut du moteur de l'actionneur

1.DEF

CONSIGNES

Conditions d'application du diagnostic sur défaut mémorisé :

Si le défaut apparaît présent suite à

un effacement du défaut
une coupure et une mise du contact, suivies de l'allumage feux de croisement.

Placer le véhicule face à un mur. Couper le contact. Mettre le contact et allumer les feux de croisement.

Utiliser la commande AC012 "Contrôle actionneurs position haute et basse" pour vérifier leur bon fonctionnement.

Contrôler l'optique qui n'effectue pas de référence en effectuant les contrôles suivants.

Contrôler l'état de la connectique du calculateur, et celle des actionneurs dans les projecteurs.

Vérifier la continuité et l'absence de résistance parasite entre :

connecteur du calculateur voie 7 → voie 2 du connecteur de l'actionneur dans le projecteur droit
connecteur du calculateur voie 7 → voie 2 du connecteur de l'actionneur dans le projecteur gauche
Voie 1 du connecteur des actionneurs → masse véhicule
Voie 3 du connecteur des actionneurs → + après contact

Si un ou plusieurs de ces contrôles sont défectueux, remplacer le ou les moteurs de correction défectueux.

APRES REPARATION

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés et procéder à un réglage de la hauteur des projecteurs suivant la méthode décrite dans l'aide.

Le réglage de hauteur des projecteurs doit se faire avant la calibration du calculateur.

Couper l'éclairage et effectuer un essai routier suivi d'un contrôle à l'aide de l'outil de diagnostic.

Configurations et apprentissages

CF001 CALIBRATION CALCULATEUR CONSIGNES Cette configuration permet au calculateur de mémoriser l'assiette de référence du véhicule. Effectuer en prio ...

Contrôle de conformité

CONSIGNES N'effectuer ce contrôle de conformité qu'après contrôle complet à l'aide de l'outil de diagnostic. Condition d'exécution : feux de croisement a ...

D'autres materiaux:

Cylindre émetteur d'embrayage
JH3 ou JR5 ou ND0, et DIRECTION A DROITE Outillage spécialisé indispensable Emb. 1596 Douille de 24 mm pour dépose - repose d'émetteur d'embrayage Couples de serragem écrous de platine du p&e ...

Evaporateur
Matériel indispensable outil de diagnostic station de charge Couples de serragem vis de fixation du boîtier évaporateur 0,65 daN.m vis de fixation des raccords de canalisations 0,8 daN.m ...

Configurations et apprentissages
CONSIGNES Contact mis, moteur arrêté. IMPORTANTVérifier la cohérence des configurations CF140 (unité de distance) et CF143 (unité de mesure et de consommation) sous peine de dysfonctionnement du système d'affichage au tablea ...

Categorie

2024 (c) Droit d'auteur >> www.infoscenic.com
