Revue technique automobile - Renault Scenic: Planche de bord
|
Outillage spécialisé indispensable |
|
| Ms. 1639 | Outil de dépose autoradio - Changeur CD |
| Ms. 1544 | Outil de dépose autoradio Carminat Becker |
| Ms. 1373 | Outil de dépose autoradio Philips |
| Car. 1363 | Outil de dépose glace de rétroviseur |
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
|
| fixation du module d'airbag passager | 2 N.m |
DEPOSE
| IMPORTANT Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du boîtier électronique d'airbag permet également de déverrouiller le verrou électrique de colonne de direction. Il est interdit de manipuler les systèmes pyrotechniques (airbag ou prétensionneur) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement. |
Débrancher la batterie en commençant par la borne négative.
Déposer :
- les grilles de tweeters,
- les tweeters.
Débrancher le connecteur.
Déclipper les garnitures de montant de pare-brise (1) et (2).
Déposer le module airbag.
Tourner le volant d'un demi-tour pour accéder à l'orifice (3).
Insérer un tournevis par l'orifice (3) situé derrière le volant.
Coulisser l'airbag (4).
Déclipper les sécurités des connecteurs en (5) à l'aide d'un petit tournevis.
Débrancher les connecteurs :
- d'airbag frontal conducteur,
- des touches de régulateur de vitesse.
Déposer l'airbag
Mettre les roues droites.
Déposer :
- la vis du volant (6),
- le volant.
Exercer une pression sur les clips (7) à l'aide d'un tournevis.
Déclipper la coquille supérieure.
Déposer :
- les deux vis (8),
- la coquille inférieure.
Repérer la position de l'ensemble du contacteur tournant, en s'assurant que les roues soient droites.
Desserrer la vis (9) puis déclipper l'ensemble de la colonne de direction.
Débrancher les différents connecteurs (essuie-vitre, commande de radio et d'éclairage) et le connecteur du contacteur tournant.
Déclipper l'enjoliveur supérieur.
Déclipper le capteur d'ensoleillement.
Débrancher le connecteur.
Déclipper le pommeau du levier de vitesse.
Déposer le ressort (10).
Déclipper le soufflet du levier de vitesse.
Déclipper la garniture supérieure du levier de vitesse.
Débrancher le connecteur.
Déposer :
- les trois vis,
- les agrafes.
Déclipper la garniture inférieure du levier de vitesse.
Débrancher le haut-parleur du système de navigation (selon le niveau d'équipement).
Selon le niveau d'équipement, déposer :
- le chargeur de disque compact à l'aide de l'outil (Ms. 1639),
- la radionavigation à l'aide de l'outil (Ms. 1544),
- l'autoradio à l'aide de l'outil (Ms. 1373).
Débrancher les différents connecteurs.
Déclipper avec précaution la platine centrale.
Débrancher les différents connecteurs.
Déposer les deux vis de la commande de climatisation.
Déposer partiellement la commande de climatisation.
Débrancher les différents connecteurs.
Déposer les vis.
Déposer les trois vis.
Déclipper l'entourage supérieur du tableau de bord, à l'aide de l'outil (Car. 1363).
Déclipper l'entourage inférieur du tableau de bord, à l'aide de l'outil (Car. 1363).
Débrancher le clavier de l'aide à la navigation (selon le niveau d'équipement).
Déposer les deux vis de fixation du tableau de bord.
Débrancher le connecteur du tableau de bord.
Débrancher le connecteur de l'écran de navigation.
Dégager le tableau de bord.

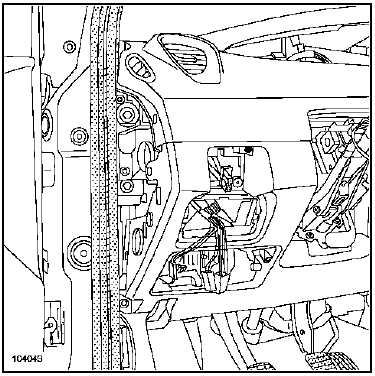

Déclipper la garniture de bas de marche avant supérieure.
Déclipper la joue latérale (12) et (13).
Déposer les quatre vis.
Ouvrir le vide-poches en dépassant le point dur.
Déposer le vide-poches.
Exercer une pression par l'intérieur pour déclipper la platine support interrupteurs.
Déposer les deux vis de la commande de frein de parking automatique (selon le niveau d'équipement).
Dégager la commande de frein de parking automatique.
Débrancher les connecteurs.
Déposer, selon le niveau d'équipement :
- soit les deux vis de la palette du frein de parking automatique,
- soit le range-monnaie.
Déposer la vis.
Déclipper la joue latérale (14) et (15).
Débrancher le contacteur d'inhibition de l'airbag passager.
Déclipper l'obturateur (16).
Déposer les vis.
Déposer les trois vis à l'intérieur du vide-poches.
Dégager partiellement le vide-poches pour débrancher le tuyau de climatisation.
Déclipper l'éclaireur du vide-poches.
Débrancher le connecteur.
Déposer la vis.
Débrancher les deux connecteurs de l'airbag passager.
Dégager la planche de bord. Cette intervention nécessite deux opérateurs.
| ATTENTION Avant de déposer la planche de bord, veiller à l'hygiène du faisceau. |
Dépose de l'airbag passager
Déposer les quatre fixations de l'airbag.
REPOSE
Repose du module d'airbag passager, serrer au couple les vis (2 N.m).
| ATTENTION A chaque dépose du module d'airbag passager, il est impératif de remplacer les écrous tôle fixant le module sur la planche de bord. |
I - PARTICULARITE DE LA COMMANDE SOUS VOLANT
Avant la repose, s'assurer :
- que les roues soient toujours droites,
- que la commande sous volant soit bien sur le repère "O".
II - PARTICULARITES DU VOLANT
| IMPORTANT Remplacer impérativement la vis du volant après chaque démontage et la serrer au couple (44 N.m). |
| ATTENTION Le volant doit rentrer librement dans les cannelures (les cannelures possèdent des détrompeurs). Ne pas endommager les détrompeurs des cannelures. Remplacer impérativement la vis du volant après chaque démontage. |
III - PARTICULARITES DE L'AIRBAG
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le calculateur, sinon voir manuel de réparation diagnostic. |
| ATTENTION Tout manquement à ces prescriptions peut provoquer un dysfonctionnement des systèmes, voire leur déclenchement intempestif. Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre Batterie). |
Console centrale
DEPOSE
Console bas de gamme avec frein de parking
automatique
Déposer le tapis à l'aide d'un tournevis plat.
Déposer :
les vis de fixation (1),
les & ...
