Le remplacement de cette pièce est une opération de base pour une collision arrière, la dépose - repose est une opération complémentaire à un remplacement de la caisse ou d'un panneau d'aile arrière complet.

Dans la méthode décrite ci-après, vous trouverez les opérations à réaliser pour son remplacement complet, les opérations de dépose et repose étant inclues.

Pour les particularités de remplacement de chaque pièce fixée sur le hayon se reporter à leurs chapitres respectifs (exemple : pour le moteur d'essuie-vitre voir chapitre 52A).

Tous les jeux d'aspect sont indiqués dans le chapitre 40A-E.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

Dans cette méthode vous trouverez :

1.  la dépose repose du hayon
2.  le remplacement du hayon

OUVERTURE DE DEPANNAGE

1. DEPOSE - REPOSE DU HAYON

L'ordre des opérations décrites ci-après est spécifique à la dépose du hayon.

DEPOSE

Débrancher la batterie en commençant par la borne négative.

Effectuer les opérations de déshabillage dans l'ordre suivant.

Déposer :

1.  les garnitures intérieures
2.  le 3ème feu stop
3.  le faisceau de hayon

a. Dépose des garnitures intérieures

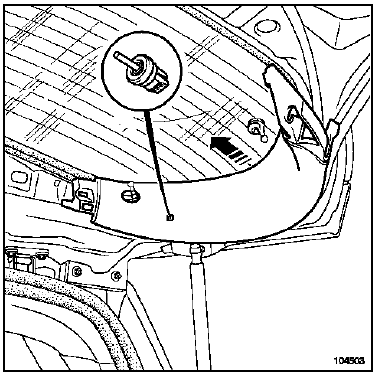

Déclipper en tirant la garniture supérieure

Déposer les vis (B).

Déclipper l'équilibreur de lunette arrière ouvrante (si le véhicule en est équipé) en tirant et en tournant l'équilibreur avec précaution pour ne pas toucher la lunette ouvrante.

Déclipper en tirant la garniture latérale (si le véhicule en est équipé).

b. Dépose du 3ème feux stop

Déclipper le feu de l'intérieur à l'aide d'un tournevis plat au niveau des deux clips métalliques (C).

Par l'extérieur dégager le feu.

Déclipper le gicleur (deux clips) à l'aide d'un tournevis plat.

Débrancher le tuyau de lave - lunette arrière.

Déconnecter le faisceau.

Déposer le feux.

c. Dépose du faisceau de hayon

Débrancher le connecteur du bouton d'ouverture "mains libres" (si le véhicule en est équipé).

Débrancher le connecteur de dégivrage.

Débrancher le connecteur de la serrure d'ouverture de la lunette arrière et du moteur d'essuie-vitre (si le véhicule en est équipé).

Débrancher le connecteur sur le bandeau de hayon.

Dégager le faisceau de hayon et le tuyau de lave - lunette arrière.

Déposer les équilibreurs de hayon.

Déposer le hayon par les vis de fixation de charnières supérieures (C).

REPOSE

Procéder dans le sens inverse de la dépose.

Approcher les vis (C) sans serrer et remettre le hayon en place (se référer aux anciennes traces de peinture et vis sur les charnières).

Pour les réglages éventuels respecter les consignes décrites à la fin de ce chapitre.

2. REMPLACEMENT DU HAYON

L'ordre des opérations décrites ci-après est spécifique au remplacement du hayon.

Débrancher la batterie.

Effectuer les opérations de déshabillage dans l'ordre suivant.

Répéter les opérations de dépose a, b et c décrites précédemment.

Déposer :

4.  le monogramme de hayon
5.  le bandeau de hayon
6.  la lunette arrière ouvrante (si le véhicule en est équipé)
7.  la serrure de hayon et de lunette arrière ouvrante et le moteur d'essuie - vitre

d. Dépose du monogramme de hayon

A l'aide de l'outil (Car. 1363) déposer le monogramme.

Appuyer sur les ergots du bouton d'ouverture "mains libres".

Dégager le bouton d'ouverture "mains libres" (si le véhicule en est équipé).

e. Dépose du bandeau de hayon

Déposer les vis (D) de fixation du bandeau de hayon

Dégager le bandeau vers l'arrière.

Pour le remplacement et le déshabillage du bandeau de hayon voir chapitre 55A.

f. Dépose de la lunette arrière ouvrante

Déposer l'enjoliveur de hayon.

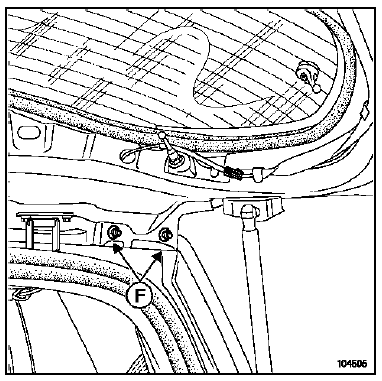

Déposer les deux vis (F) de fixation de l'enjoliveur de lunette arrière dégivrante.

Déposer les deux vis (G) de fixation de l'enjoliveur de lunette arrière dégivrante.

Déposer :

•  le faisceau de lunette arrière dégivrante,
•  la vis (H) de fixation de lunette arrière dégivrante,
•  l'ensemble lunette avec l'essuie-vitre et son support.

Pour le remplacement de la lunette arrière dégivrante, voir chapitre 54A.

Pour le remplacement et le réglage de l'essuie-vitre et du support d'essuie-vitre, voir chapitre 8.

g. Dépose de la serrure de hayon, de lunette arrière ouvrante et du moteur d'essuie - vitre

Déposer avec précaution la garniture du moteur d'essuie - vitre et de la serrure de lunette.

Déposer :

•  les deux vis (J) de fixation de la serrure de lunette,
•  les trois vis (K) de fixation de moteur d'essuie-vitre.

Déposer :

•  les deux fixations (L), et appuyer sur l'ergot de maintien de la serrure (L'),
•  la serrure

Déposer :

•  les équilibreurs de hayon,
•  le hayon par les vis de fixation de charnières supérieures (M).

REPOSE

Procéder dans le sens inverse de la dépose, et respecter les particularités avant montage décrites pour les éléments ci-dessus.

Effectuer le réglage en respectant les consignes décrites à la fin de ce chapitre.

3. REGLAGE

Zones de réglages

PREPARATION AVANT MONTAGE

Sur véhicule :

Déposer :

•  la garniture intérieure de jupe,
•  la garniture de pavillon (partiellement),
•  la gâche de hayon.

Monter les feux arrière.

Sur le hayon de rechange :

Monter :

•  la serrure,
•  les butées latérales de centrage,
•  le bandeau fusible.

MISE EN PLACE DE L'ELEMENT

Approcher toutes les fixations sans serrer.

Cette intervention nécessite deux opérateurs.

Procédure de réglage

Tous les réglages des jeux de l'élément (zones 1, 2 et 5 voir introduction) sont assurés au niveau des vis de fixation N et O des charnières.

Vérifier les réglages et préserrer en position. Réglage de finition

Assurer le jour et l'affleurement du hayon en partie inférieure des zones 3, 4 et 5 (voir dessin zone de réglage dans l'introduction) par les vis de gâche et les butées latérales P sur le bouclier.

Vérifier les réglages et serrer en position.
