Revue technique automobile - Renault Scenic: Combinatoires des chocs
COMBINATOIRES DES PIECES DE RECHANGE EN FONCTION DES CHOCS
SANS OPERATION DE TOLERIE
CHOC AVANT
1er Degré
Traverse latérale extrême avant
Support traverse radiateur
Fermeture de longeron avant
Demi-bloc avant
2ème Degré
Support moteur
Longeron partie avant
Côté d'auvent
Renfort supérieur de côté d'auvent
Boîtier de fixation avant de berceau avant
Support de bac à batterie
3ème Degré
Passage de roue
Traverse inférieure de tablier
Boîtier arrière de berceau avant
Traverse latérale avant de plancher central
Plancher central
Raidisseur de plancher central
CHOC LATERAL
1er Degré
Panneau de porte avant
Panneau de porte arrière
Bas de caisse
Haut de caisse
Pied avant
Pied milieu
Côté de caisse partie avant
Renfort de côté de caisse partie avant
Raidisseur de renfort de pied milieu
2ème Degré
Doublure de pied avant
Renfort de côté d'auvent
Doublure de montant de baie
Raidisseur de renfort de pied milieu
Doublures de pied milieu partie supérieure
Doublures de pied milieu partie inférieure
Fermeture arrière de bas de caisse
Pavillon

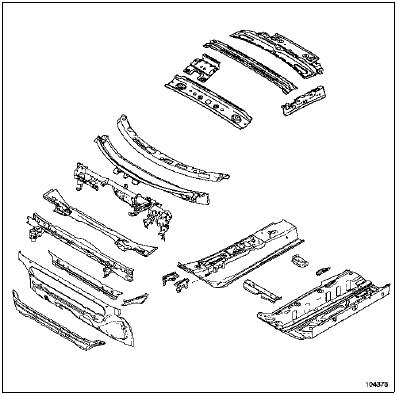

3ème degré
Plancher central partie latérale
Traverse avant sous siège avant
Boîtier extérieur de fixation arrière de siège avant
Boîtier intérieur de fixation arrière de siège avant
Tunnel
Traverse inférieure de tablier
Tablier
Renforts de tablier
Traverse supérieure de tablier
Cloison de chauffage
Traverse de planche de bord
Traverse inférieure de baie
Fermeture de traverse inférieure de baie
Support d'essuie-vitre avant
Traverses de pavillon

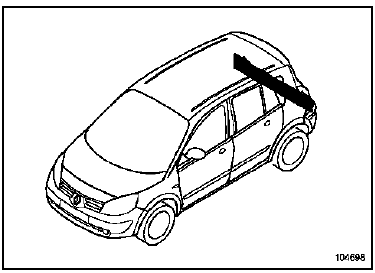

CHOC ARRIERE
1er Degré
Jupe arrière
Ensemble jupe arrière
Panneau d'aile arrière
2ème Degré
Doublure latérale de jupe arrière
Support de feux
Passage de roue extérieur arrière
Renfort supérieur de custode
Fermeture latérale de traverse inférieure extrême
arrière
Renfort de fixation de traverse de choc arrière
Fermeture de longeron arrière partie arrière
Renfort de bas de caisse partie arrière
Traverse avant sous siège arrière
Traverse arrière sous siège arrière
Plancher arrière partie avant avec supports
3ème Degré
Doublure de custode
Renfort de custode
Doublure de support de feu
Fermeture de passage de roue arrière partie arrière
Fermeture de passage de roue arrière partie avant
Passage de roue arrière intérieur
Longeron arrière
Traverse centrale
