Revue technique automobile - Renault Scenic: Canalisation de commande d'embrayage

JH3 ou JR5 ou ND0, et DIRECTION A GAUCHE

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer les caches du moteur ainsi que la grille d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès filtre à air,
  •  l'écran d'accès filtre à air,
  •  la vis de fixation (2) de la cloison de boîte à eau.

  • Déposer :
  •  les vis de fixations (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau,
  •  la batterie,
  •  le bac de la batterie,
  •  le calculateur avec son support.

  • Déposer :

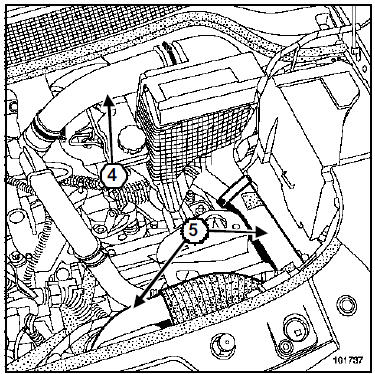

  •  le conduit de sortie de filtre à air (4),
  •  les manchons d'air (5),
  •  le boîtier de filtre à air.
  •  Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

JH3 ou JR5

  • Soulever l'agrafe (6).
  • Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main pour vider l'émetteur et la canalisation.
  •  Soulever l'agrafe (7).
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.

ND0

  • Appuyer sur l'agrafe (8) avec la main tout en tirant sur le tuyau.
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraine le remplacement du tuyau.

  • Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
  •  Soulever l'agrafe (8).
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.

  • Placer un chiffon sous l'émetteur.
  •  Retirer l'agrafe (9) du raccord sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation récepteur.

REPOSE

  •  Vérifier l'état des joints.
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer la purge de la commande d'embrayage (Chapitre Commandes d'éléments mécaniques, Purge du circuit d'embrayage, page 37A-50).
  •  Vérifier le bon fonctionnement du système d'embrayage.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

JH3 ou JR5 ou ND0, et DIRECTION A DROITE

Outillage spécialisé indispensable

Emb. 1596 Douille de 24 mm pour dépose - repose d'émetteur d'embrayage

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer les caches du moteur ainsi que la grille d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès filtre à air,
  •  l'écran d'accès filtre à air,
  •  la vis de fixation (2) de la cloison de boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau,
  •  la batterie,
  •  le bac de la batterie,
  •  le calculateur avec son support.

  • Déposer :
  •  le conduit de sortie de filtre à air (4),
  •  les manchons d'air (5),
  •  le boîtier de filtre à air.
  •  Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

JH3 ou JR5

  • Soulever l'agrafe (3).
  •  Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main pour vider l'émetteur et la canalisation.
  •  Soulever l'agrafe (4).
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.

ND0

  • Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tuyau.
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraîne le remplacement du tuyau.

  • Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
  •  Soulever l'agrafe (5).
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.

  • Placer un chiffon sous l'émetteur.
  •  Retirer l'agrafe (6) du raccord sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation du récepteur.
  •  Déposer :
  •  le vide-poches gauche (voir Chapitre Accessoires intérieurs),
  •  le conduit d'air gauche.

  • Placer un chiffon sous les canalisations au niveau des raccords.
  •  Retirer l'agrafe (7) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Retirer l'agrafe (8) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.

  • Placer un chiffon sous l'émetteur.
  •  Retirer l'agrafe (9) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation émetteur par le côté gauche.
  •  Retirer l'agrafe (10) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation récepteur par le côté gauche.

  • Placer un chiffon sous l'orifice (11).
  •  Retirer la canalisation du réservoir de liquide de frein.
  •  Placer des bouchons sur les orifices.
  •  Déposer le renvoi d'émetteur (12) du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonette) à l'aide de l'outil (Emb. 1596).

REPOSE

  •  Vérifier l'état des joints.
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer la purge de la commande d'embrayage (Chapitre Commandes d'éléments mécaniques, Purge du circuit d'embrayage, page 37A-50).
  •  Vérifier le bon fonctionnement du système d'embrayage.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
