Revue technique automobile - Renault Scenic: Planche de bord
Outillage spécialisé indispensable |
|
Ms. 1639 | Outil de dépose autoradio - Changeur CD |
Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
Ms. 1373 | Outil de dépose autoradio Philips |
Car. 1363 | Outil de dépose glace de rétroviseur |
Matériel indispensable |
outil de diagnostic |
Couples de serragem |
|
fixations du module d'airbag passager | 2 N.m |
DÉPOSE
IMPORTANT Il est interdit de manipuler les systèmes pyrotechnique (airbag ou prétensionneur) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement des airbags ou prétensionneurs. |
ATTENTION Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du calculateur d'airbag permet également de déverrouiller le verrou électrique de colonne de direction. |
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- les grilles de tweeters,
- les tweeters.
- Débrancher le connecteur.
- Déclipper les garnitures de montant de pare-brise (1) et (2).
- Déposer le module airbag.
- Tourner le volant d'un demi-tour pour accéder à l'orifice (3).
- Insérer un tournevis par l'orifice (3) situé derrière le volant.

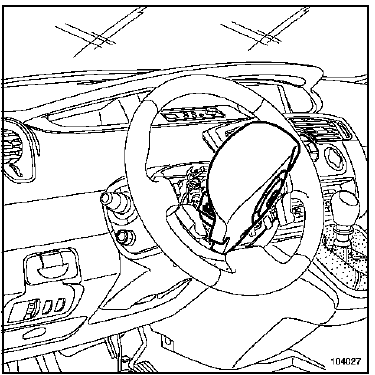

- Coulisser l'airbag (4).

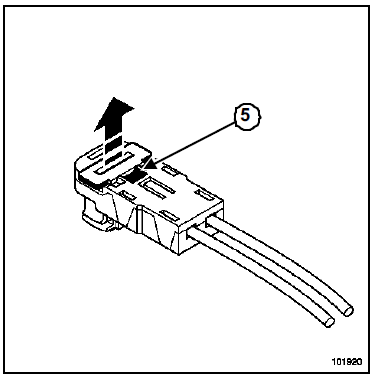

- Déclipper les sécurités des connecteurs en (5) à l'aide d'un petit tournevis.
- Débrancher les connecteurs :
- d'airbag frontal conducteur,
- des touches de régulateur de vitesse.
- Déposer l'airbag.
- Mettre les roues droites.

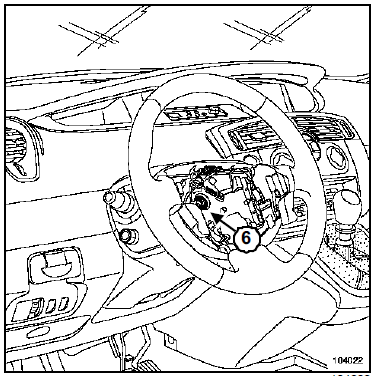

- Déposer :
- la vis du volant (6),
- le volant.
- Exercer une pression sur les clips (7) à l'aide d'un tournevis.
- Déclipper la coquille supérieure

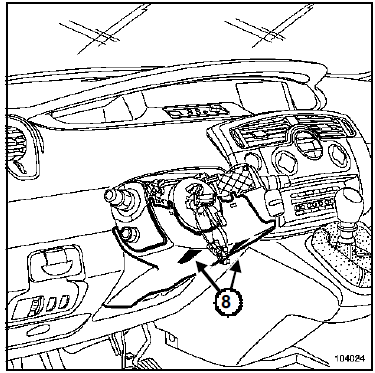

- Déposer :
- les deux vis (8),
- la coquille inférieure.
- Repérer la position de l'ensemble du contacteur tournant, en s'assurant que les roues soient droites.
- Desserrer la vis (9).
- Déclipper l'ensemble de la colonne de direction.
- Débrancher les différents connecteurs (essuie-vitre, commande de radio et d'éclairage) et le connecteur du contacteur tournant.
- Déclipper l'enjoliveur supérieur.
- Déclipper le capteur d'ensoleillement.
- Débrancher le connecteur.
- Déclipper le pommeau du levier de vitesse.
- Déposer le ressort (10).
- Déclipper le soufflet du levier de vitesse.
- Déclipper la garniture supérieure du levier de vitesse.
- Débrancher le connecteur.
- Déposer :
- les trois vis,
- les agrafes.
- Déclipper la garniture inférieure du levier de vitesse.
- Débrancher le haut-parleur par le haut du système de navigation (selon le niveau d'équipement).
- Selon le niveau d'équipement, déposer :
- le chargeur de disque compact à l'aide de l'outil (Ms. 1639),
- la radionavigation à l'aide l'outil (Ms. 1544),
- l'autoradio à l'aide de l'outil (Ms. 1373).
- Débrancher les différents connecteurs.
- Déclipper avec précaution la platine centrale.
- Débrancher les différents connecteurs.
- Déposer les deux vis de la commande de climatisation.
- Déposer partiellement la commande de climatisation.
- Débrancher les différents connecteurs.
- Déposer les vis.
- Déposer les trois vis.
- Déclipper l'entourage supérieur du tableau de bord, à l'aide de l'outil (Car. 1363).
- Déclipper l'entourage inférieur du tableau de bord, à l'aide de l'outil (Car. 1363).
- Débrancher le clavier de l'aide à la navigation (selon le niveau d'équipement).
- Déposer les deux vis de fixation du tableau de bord.
- Débrancher le connecteur du tableau de bord.
- Débrancher le connecteur de l'écran de navigation.
- Dégager le tableau de bord.
- Déclipper la garniture de bas de marche avant supérieure.
- Déclipper la joue latérale.
- Déposer les quatre vis.
- Ouvrir le vide-poches, en dépassant le point dur.
- Déposer le vide-poches.
- Exercer une pression par l'intérieur pour déclipper la platine support interrupteurs.
- Déposer les deux vis de la commande de frein de parking automatique (selon le niveau d'équipement).
- Dégager la commande de frein de parking automatique.
- Débrancher les connecteurs.
- Déposer selon le niveau d'équipement :
- soit les deux vis de la palette du frein de parking automatique,
- soit le range-monnaie.
- Déposer la vis.
- Déclipper la joue latérale (14) et (15).
- Débrancher le contacteur d'inhibition de l'airbag passager.
- Déclipper l'obturateur (16).
- Déposer les vis.
- Déposer les trois vis à l'intérieur du vide-poches.

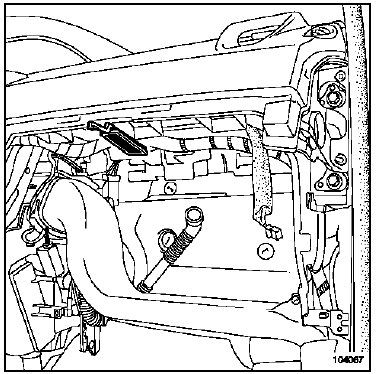

- Dégager partiellement le vide-poches pour débrancher le tuyau de climatisation.
- Déclipper l'éclaireur du vide-poches.
- Débrancher le connecteur.
- Déposer la vis.
- Débrancher les deux connecteurs de l'airbag passager.
- Dégager la planche de bord. Cette intervention nécessite deux opérateurs.
ATTENTION Avant de déposer la planche de bord, veiller à l'hygiène du faisceau. |
Dépose de l'airbag passager
- Déposer les quatre fixations de l'airbag.
REPOSE
- Repose du module d'airbag passager, serrer au couple les fixations du module d'airbag passager (2 N.m).
ATTENTION A chaque dépose du module d'airbag passager, remplacer impérativement les écrous tôle fixant le module sur la planche de bord. |
I -PARTICULARITÉS DE LA COMMANDE SOUS VOLANT
- Avant la repose, s'assurer :
- que les roues soient toujours droites,
- que la commande sous volant soit bien sur le repère " O ".
II - PARTICULARITÉS DU VOLANT
IMPORTANT Remplacer impérativement la vis du volant après chaque démontage et la serrer au couple 44 N.m. |
ATTENTION
|
III - PARTICULARITÉS DE L'AIRBAG
IMPORTANT
|
ATTENTION
|
