Revue technique automobile - Renault Scenic: Garniture de porte avant
| Nota : Dans le cas d'un remplacement de porte ou d'une intervention de carrosserie, voir le chapitre 47A. |
DEPOSE

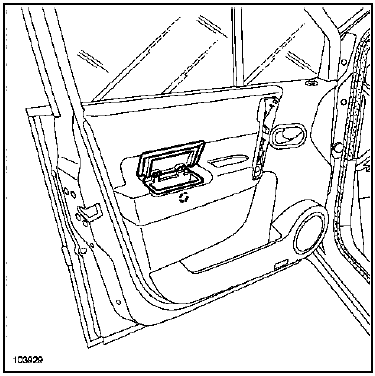

Déclipper la platine de lève-vitre à l'aide de la pince à dégrafer.
Débrancher le connecteur.
Déposer la platine.
Déclipper l'enjoliveur de la poignée de tirage.
Déposer :
- le rivet plastique du bac de rangement,
- le bac de rangement.
| ATTENTION Ne pas tirer sur le portillon du vide-poches. |
Déposer les deux vis (1) de la poignée de tirage.
Déclipper la trappe à l'aide de la pince à dégrafer (en protégeant la garniture inférieure).
Déposer la trappe.
Déposer :
- le cache,
- la vis (2) de la commande d'ouverture de porte.
Déclipper :
- le cache de fixation du câble de commande d'ouverture à l'aide d'un tournevis plat,
- la commande de réglage du rétroviseur (3),
- l'éclaireur.
Déposer la poignée.
Débrancher les connecteurs.
Déposer :
- les trois vis (4),
- la garniture (5), (6) et (7) (partiellement).
Débrancher le connecteur du haut-parleur.
Dégrafer le faisceau de la garniture.
REPOSE
| ATTENTION Remplacer si besoin la mousse adhésive d'étanchéité autour du connecteur de la platine de lève-vitre pour que celui-ci soit parfaitement étanche. |
| Nota : Lors d'un remplacement, la garniture sera livrée seule, pour cela mémoriser le passage faisceau. |
Procéder dans le sens inverse de la dépose.
