Revue technique automobile - Renault Scenic: Désignation des pièces
Nota : Pour faciliter les recherches tous les chapitres sont indiqués en face de chaque pièce pour s'y reporter rapidement. |
STRUCTURE PIECES AMOVIBLESSTRUCTURE PIECES AMOVIBLES
- Traverse de choc avant (41A-A)
- Traverse support de radiateur (41A-B)
- Partie centrale de façade avant (42A-D)
- Partie latérale de façade avant (42A-D)
- Capot avant (48A-A)
- Support de fixation supérieure d'aile avant (42A-B)
- Aile avant (42A-A)
- Support de fixation inférieure d'aile avant (42A-C)
- Traverse de planche de bord (42A-Q)
- Platine de tablier (42A-R)
- Porte latérale avant (47A-A)
- Porte latérale arrière (47A-C)
- Trappe à carburant (47A-E)
- Plancher arrière partie arrière (41D-C)
- Traverse de choc arrière (41D-A)
- Hayon (48A-B)
STRUCTURE AVANT
- Renfort supérieur de côté d'auvent (42A-F)
- Côté d'auvent (42A-E)
- Traverse latérale extrême avant (41A-G)
- Demi-bloc avant côté gauche (41A-J)
- Fermeture de longeron avant partie avant (41A-E)
- Boîtier de fixation avant de berceau avant (41 A-D)
- Support de traverse radiateur (41A-C)
- Longeron avant (41A-F)
- Support de bac à batterie (41A-H)
- Demi-bloc avant côté droit (41A-J)
- Traverse latérale extrême avant (41A-G)
- Support moteur (42A-G)
- Passage de roue (42A-H)
- Support biellette de reprise de couple (41A-J)
- Boîtier de fixation arrière de berceau avant (41A-I)
- Traverse latérale avant de plancher central (41B-C)
- Equerre de liaison (41A-F)
- Passage de roue (42A-H)

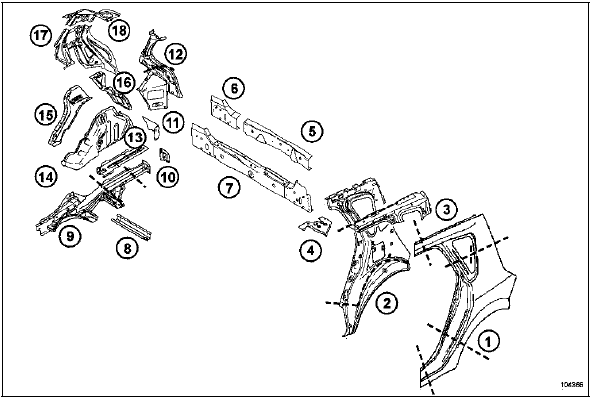

STRUCTURE ARRIERE
- Panneau d'aile arrière (44A-A)
- Doublure de custode (44A-M)
- Renfort supérieur de custode (44A-I)
- Traverse inférieure extrême arrière partie latérale (41D-D)
- Jupe arrière (44A-L)
- Doublure latérale de jupe arrière (44A-N)
- Ensemble jupe arrière (44A-M)
- Traverse centrale de plancher arrière (41D-M)
- Longeron arrière (41D-E)
- Renfort de fixation de traverse de choc (41D-B)
- Passage de roue arrière partie arrière (44A-G)
- Support de feux arrière (44A-B)
- Fermeture de longeron arrière partie arrière (41D-F)
- Passage de roue arrière intérieur (44A-G)
- Fermeture de passage de roue arrière partie avant (44A-E)
- Fermeture de passage de roue arrière partie arrière (44A-F)
- Doublure de support de feux (44A-C)
- Renfort de custode (44A-K)
STRUCTURE LATERALE
- Panneau de porte latérale avant (47A-B)
- Panneau de porte latérale arrière (47A-D)
- Appui de cric (41C-E)
- Bas de caisse (41C-A)
- Haut de caisse (43A-L)
- Côté de caisse partie avant (43A-J)
- Renfort de côté de caisse partie avant (43A-K)
- Raidisseur de renfort de pied milieu (43A-E)
- Fermeture arrière de bas de caisse (41C-C)
- Raidisseur de renfort de pied milieu partie inférieure (43A-E)
- Doublure inférieure de pied milieu (43A-G)
- Doublure supérieure de pied milieu (43A-H)
- Doublure de brancard arrière (44A-J)
- Doublure de montant de baie de pare-brise (43A-C)
- Traverse avant de pavillon (45A-D)
- Traverse centrale de pavillon (45A-E)
- Traverse arrière de pavillon avec toit normal (45A-F)
- Traverse arrière de pavillon avec toit ouvrant (45A-F)
- Partie avant de pavillon (45A-B)
- Pavillon (45A-A)
- Partie arrière de pavillon (45A-C)
STRUCTURE INFERIEURE CENTRALE
- Traverse inférieure de tablier (42A-P)
- Boîtier de passage de colonne de direction (42A-L)
- Tablier (42A-L)
- Renfort latéral de tablier (42A-O)
- Renfort de tablier (42A-M)
- Traverse supérieure de tablier (42A-N)
- Cloison de chauffage (42A-I)
- Traverse inférieure de baie (42A-J)
- Fermeture de traverse inférieure de baie (42A-K)
- Boîtier extérieur de fixation de siège avant (41B-F)
- Boîtier intérieur de fixation de siège avant (41B-G)
- Traverse avant sous siège avant (41B-E)
- Support de colonne de direction (41B-D)
- Tunnel (41B-D)
- Plancher central partie latérale (41B-A)
- Support de fixation échappement (41D-J)
- Support de fixation réservoir (41D-K)
- Plancher arrière partie avant (41D-G)
- Renfort arrière de bas de caisse (41C-D)
- Raidisseur de renfort de bas caisse (41C-D)
- Traverse avant sous siège arrière (41D-H)
- Traverse arrière sous siège arrière (41D-I)
- Traverse avant de plancher arrière partie centrale (41D-L)
- Raidisseur de plancher central (41B-B)
