Revue technique automobile - Renault Scenic: Cylindre émetteur d'embrayage

JH3 ou JR5 ou ND0, et DIRECTION A DROITE

Outillage spécialisé indispensable

Emb. 1596 Douille de 24 mm pour dépose - repose d'émetteur d'embrayage



Couples de serragem

écrous de platine du pédalier de débrayage 2,1 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  les caches du moteur,
  •  la grille d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès filtre à air,
  •  l'écran d'accès filtre à air,
  •  la vis de fixation (2) de la cloison de boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau,
  •  la batterie,
  •  le bac à batterie,
  •  le calculateur avec son support.

  • Déposer :

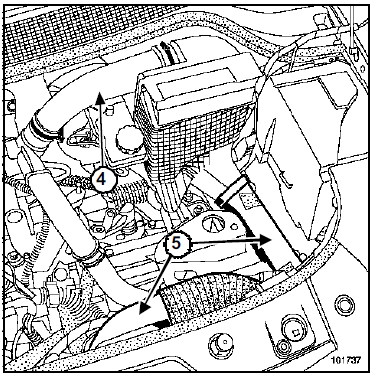

  •  le conduit de sortie filtre à air (4),
  •  les manchons d'air (5),
  •  le boîtier de filtre à air.
  •  Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

JH3 ou JR5

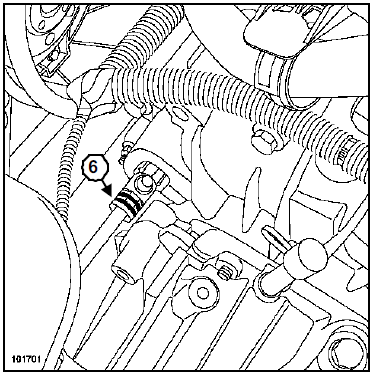

  • Soulever l'agrafe (6).
  •  Tirer d'un cran la canalisation de la commande d'embrayage.

ND0

  • Appuyer sur l'agrafe (7) avec la main tout en tirant sur le tuyau
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraîne le remplacement du tuyau.

  • Tirer d'un cran la canalisation de la commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
Nota : L'émetteur d'embrayage est fixé sur le pédalier de débrayage. Déposer l'ensemble pédalier - émetteur pour extraire le pédalier et l'émetteur.
  • Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur à l'aide d'une seringue.

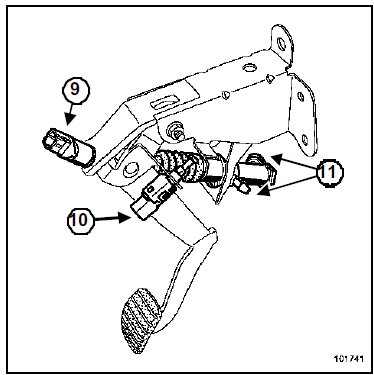

  • Déposer le contacteur gris (9) de début de course en effectuant un quart de tour.
  •  Débrancher le connecteur du contacteur (9).
  •  Déposer le contacteur vert (10) de fin de course en effectuant un quart de tour.
  •  Débrancher le connecteur du contacteur (10).
  •  Placer un chiffon sous l'émetteur.
  •  Retirer les agrafes des raccords sur l'émetteur (11).
  •  Désaccoupler les canalisations.
  •  Placer des bouchons sur les orifices.
  •  Dégager la rotule de l'émetteur d'embrayage de la pédale.
  •  Retirer les quatre écrous de l'ensemble " pédalier ".
  •  Extraire l'ensemble " pédalier - émetteur ".
  •  Déposer l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil (Emb. 1596).

REPOSE

  •  Vérifier l'état des joints.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les écrous de platine du pédalier de débrayage (2,1 daN.m).

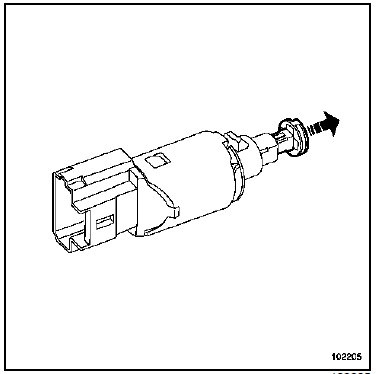

  •  Tirer impérativement sur l'extrémité du capteur pour le positionner au maximum.

Le capteur de position de pédale possède un réglage automatique qui s'adapte à la position de la pédale.

  •  Procéder dans le sens inverse de la dépose.

  • Positionner les contacteurs dans leur logement et effectuer un quart de tour dans le sens horaire.
  •  Rebrancher les deux contacteurs de la pédale d'embrayage.
  •  Effectuer la purge de la commande d'embrayage(Chapitre Commandes d'éléments mécaniques, Purge du circuit d'embrayage, page 37A-50).
  •  Vérifier le bon fonctionnement du système d'embrayage.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

JH3 ou JR5 ou ND0, et DIRECTION A GAUCHE

Outillage spécialisé indispensable

Emb. 1596 Douille de 24 mm pour dépose - repose d'émetteur d'embrayage

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  les caches du moteur,
  •  la grille d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès filtre à air,
  •  l'écran d'accès filtre à air,
  •  la vis de fixation (2) de la cloison de boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau,
  •  la batterie,
  •  le bac à batterie,
  •  le calculateur avec son support.

  • Déposer :
  •  le conduit de sortie filtre à air (4),
  •  les manchons d'air (5),
  •  le boîtier de filtre à air.
  •  Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

JH3 ou JR5

  • Soulever l'agrafe (6).
  •  Tirer d'un cran la canalisation de la commande d'embrayage.

ND0

  • Appuyer sur l'agrafe (7) avec la main tout en tirant sur le tuyau.
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraîne le remplacement du tuyau.

  • Tirer d'un cran la canalisation de la commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main (pour vider l'émetteur et la canalisation).

  • Placer un chiffon sous l'orifice (8).
  •  Désaccoupler la canalisation du réservoir de liquide de frein.
  •  Placer des bouchons sur les orifices.
  •  Placer un chiffon sous l'émetteur.
  •  Retirer l'agrafe de raccord sur l'émetteur (9).
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Désaccoupler la rotule de l'émetteur de la pédale de débrayage dans l'habitacle.

  • Déposer dans le compartiment moteur l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil (Emb. 1596).

REPOSE

  • Vérifier l'état des joints.
  • Procéder dans le sens inverse de la dépose.
Nota :
  •  Lubrifier avec du liquide de frein les deux extrémités de la canalisation d'alimentation pour faciliter l'emmanchement sur le piquage du réservoir de liquide de frein.
  •  L'émetteur possède un détrompeur, une seule position existe.



ATTENTION

Ne pas se servir du piquage comme appui pour la mise en place.

  • Accoupler la rotule de l'émetteur sur la pédale de débrayage.
  •  Tirer impérativement sur l'extrémité du capteur pour le positionner au minimun.

    Le capteur de position de pédale possède un réglage automatique qui s'adapte à la position de la pédale.

  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer la purge de la commande d'embrayage (Chapitre Commandes d'éléments mécaniques, Purge du circuit d'embrayage, page 37A-50).
  •  Vérifier le bon fonctionnement du système d'embrayage.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
