Revue technique automobile - Renault Scenic: Catalyseur

F9Q

Couples de serragem

écrous de fixation du catalyseur sur le turbocompresseur 2,6 daN.m
écrou de la béquille 3 daN.m
vis de fixation de la béquille 5 daN.m
vis et écrous de fixation de la béquille 2,1 daN.m
goujons de la bride d'échappement 0,7 daN.m
écrous de la bride d'échappement 2,1 daN.m
vis de la biellette de reprise de couple sur le moteur 18 daN.m
vis de la biellette de reprise de couple sur le berceau 10,5 daN.m
vis de fixation du support de la ligne d'échappement sur la caisse 2,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  la roue avant droite,
  •  le protecteur sous moteur.

  • Déposer :
  •  les grilles d'auvent (Chapitre Essuyage / Lavage),
  •  les vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  la vis de fixation (2) de la boîte à eau.

  • Déposer :

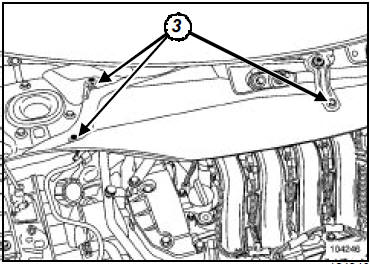

  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau.

  • Déposer les deux écrous (4) de la bride d'échappement.
Nota : Repérer à l'aide d'un marqueur la position des supports de silentbloc d'échappement sur la caisse.

  • Déposer la vis de fixation (5) du silentbloc de la ligne d'échappement sur la caisse.

  • Déposer la vis de fixation (6) du silentbloc du silencieux.
  •  Reculer la ligne d'échappement vers l'arrière.

  • Déposer les quatre vis de fixation (7) de la béquille du catalyseur.

  • Déposer :
  •  les fixations (8) de la béquille du catalyseur,
  •  la béquille du catalyseur.

  • Déposer la biellette de reprise de couple (9).

  • Déposer :
  •  la patte de levage moteur,
  •  les trois écrous de fixation (10) du catalyseur sur le turbocompresseur,
  •  le catalyseur par le dessous du véhicule.

REPOSE

  •  Respecter impérativement l'ordre de montage des béquilles de catalyseur.
ATTENTION

Remplacer impérativement les joints par des joints neufs.

  • Reposer et serrer au couple les écrous de fixation du catalyseur sur le turbocompresseur (2,6 daN.m).
  •  Reposer les béquilles du catalyseur en respectant bien l'ordre.

Repose de la béquille côté distribution

  • Reposer :
  •  la béquille en vissant à la main (sans bloquer) l'écrou (11) et la vis (12),
  •  Serrer dans l'ordre et aux couples : l'écrou de la béquille (3 daN.m)(11), la vis de fixation de la béquille (5 daN.m)(12).

Repose de la béquille côté volant moteur

  • Reposer les fixations de la béquille du catalyseur à la main (sans bloquer) et dans l'ordre de serrage.
  •  Serrer dans l'ordre et aux couples les vis et écrous de fixation de la béquille (2,1 daN.m).
  •  Serrer aux couples :
  •  les goujons de la bride d'échappement (0,7 daN.m),
  •  les écrous de la bride d'échappement (2,1 daN.m),
  •  la vis de la biellette de reprise de couple sur le moteur (18 daN.m),
  •  la vis de la biellette de reprise de couple sur le berceau (10,5 daN.m).
  •  La vis de fixation du support de la ligne d'échappement sur la caisse (2,1 daN.m),
  •  Procéder dans le sens inverse de la dépose.
  •  Vérifier la présence et la bonne fixation de toutes les écrans thermiques de la ligne d'échappement.
  •  Vérifier l'absence de contact sous caisse.
ATTENTION
  •  Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
  •  Ne pas réutiliser un manchon usagé.
  •  L'ensemble vis et écrous de serrage du manchon doit être orienté de façon à éviter tout contact sous caisse.
  •  Remplacer impérativement tout écran thermique détérioré.

K9K

Couples de serragem

écrous de fixation du catalyseur sur le turbocompresseur 2,6 daN.m
goujons de la bride d'échappement 0,7 daN.m
écrous de la bride d'échappement 2,1 daN.m
vis et écrous de fixation de la béquille du catalyseur côté volant moteur 2,1 daN.m
vis de fixation de la béquille latérale sur le catalyseur 2,5 daN.m
vis de fixation de la béquille latérale sur le moteur 4,4 daN.m
vis de fixation de l'écran thermique d'électrovanne de recirculation des gaz d'échappement 1,2 daN.m
vis de fixation du support de la ligne d'échappement sur la caisse 2,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative

  • Déposer :
  •  les grilles d'auvent (Chapitre Essuyage / Lavage ),
  •  les vis de fixation de l'écran d'accès au filtre à air,
  •  l'écran d'accès filtre à air,
  •  la vis de fixation de la boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la boîte à eau,
  •  la cloison de la boîte à eau.
  •  Déposer le protecteur sous moteur.

  • Déposer :
  •  les fixations (4) de la bride d'échappement,
  •  la fixation (5) de la béquille sur le catalyseur,
  •  Desserrer les autres fixations de la béquille sur la boîte de vitesses,
  •  Déposer la béquille (6)Chapitre Outillage.

Nota : Repérer à l'aide d'un marqueur la position des supports de silentbloc d'échappement sur la caisse.
  • Déposer la vis de fixation (7) du silentbloc de la ligne d'échappement sur la caisse.

  • Déposer la vis de fixation (8) du silentbloc du silencieux.
  •  Reculer la ligne d'échappement vers l'arrière.

  • Déposer :
  •  la béquille (9) du catalyseur,
  •  les quatre écrous de fixation (10) du catalyseur sur le turbocompresseur,
  •  le catalyseur.

REPOSE

  •  Mettre en place :
  •  le catalyseur,
  •  le manchon (Chapitre Echappement, Généralités, page 19B-1).
  •  Approcher les vis de fixation du catalyseur.
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Remplacer impérativement :

  •  le joint de bride d'échappement,
  •  tous les tuyaux plastique d'admission d'air débranchés,
  • Serrer aux couples :
  •  Les écrous de fixation du catalyseur sur le turbocompresseur (2,6 daN.m),
  •  les goujons de la bride d'échappement (0,7 daN.m),
  •  les écrous de la bride d'échappement (2,1 daN.m),
  •  les vis et écrous de fixation de la béquille du catalyseur côté volant moteur (2,1 daN.m),
  •  la vis de fixation de la béquille latérale sur le catalyseur (2,5 daN.m),
  •  les vis de fixation de la béquille latérale sur le moteur (4,4 daN.m),
  •  les vis de fixation de l'écran thermique d'électrovanne de recirculation des gaz d'échappement (1,2 daN.m),
  •  La vis de fixation du support de la ligne d'échappement sur la caisse (2,1 daN.m).
  • Reposer le protecteur sous moteur.
  •  Vérifier l'absence de contact sous caisse.
ATTENTION
  • Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
  •  Ne pas réutiliser un manchon usagé.
  •  L'ensemble vis et écrous de serrage du manchon doit être orienté de façon à éviter tout contact sous caisse.
  •  Remplacer impérativement tout écran thermique détérioré.

F4R ou K4J ou K4M

Outillage spécialisé indispensable

Mot. 1495-01 Douille de 24 mm pour dépose / repose de sondes à oxygène - Entraînement carré 1/ 2" et 6 pans ext. de 24 mm



Couples de serragem

sonde à oxygène 4,5 daN.m
goujons de la bride d'échappement) 0,7 daN.m
écrous de la bride d'échappement) 2,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  le protecteur sous moteur,
  •  la sonde à oxygène.
  •  Couper la ligne d'échappement (Chapitre Echappement, Généralités, page 19B-1)(Chapitre Echappement, Ensemble des lignes, page 19B-4)

  • Déposer :
  •  les écrous de fixation (1) de bride d'échappement,
  •  le catalyseur.

REPOSE

  •  Reposer en place la sonde à oxygène.
  •  Serrer au couple la sonde à oxygène (4,5 daN.m) à l'aide de l'outil (Mot. 1495-01),
  •  Reposer et serrer au couple les goujons de la bride d'échappement) (0,7 daN.m).
  •  Remplacer le joint de la bride d'échappement.
  •  Mettre en place le catalyseur.
  •  Reposer les écrous de fixation du catalyseur.
  •  Serrer au couple les écrous de la bride d'échappement) (2,1 daN.m)
  •  Mettre en place le manchon (Chapitre Echappement, Généralités, page 19B-1).
  •  Serrer le manchon tout en soulageant la ligne d'échappement pour assurer l'alignement.
  •  Rebrancher la sonde à oxygène.
  •  Vérifier la présence et la bonne fixation de tous les écrans thermiques de la ligne d'échappement.
  •  Reposer le protecteur sous moteur.
  •  Vérifier l'absence de contact sous caisse.
ATTENTION
  •  Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
  •  Ne pas réutiliser un manchon usagé.
  •  L'ensemble vis et écrous de serrage du manchon doit être orienté de façon à éviter tout contact sous caisse.
  •  Remplacer impérativement tout écran thermique détérioré.
