Revue technique automobile - Renault Scenic: Bouton poussoir de démarrage

Outillage spécialisé indispensable

Ms. 1639 Outil de dépose autoradio - Changeur CD
Ms. 1544 Outil de dépose autoradio- Carminat Becker
Ms. 1373 Outil de dépose autoradio Philips

DÉPOSE

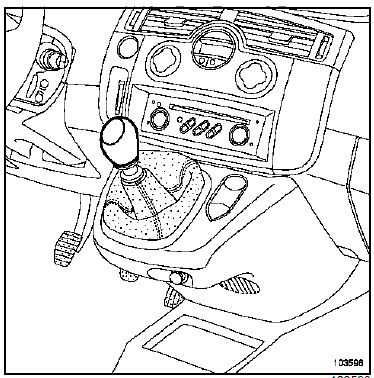

  • Déposer le pommeau du levier de vitesses en le tirant vers le haut.

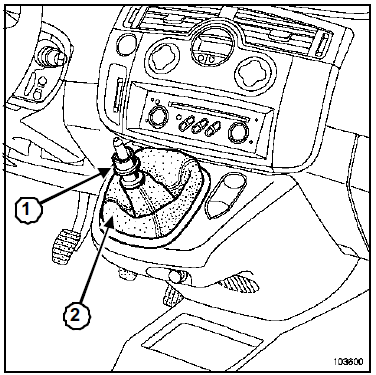

  • Déposer le ressort de rappel (1
  •  Dégrafer le soufflet (2) du levier de vitesses.

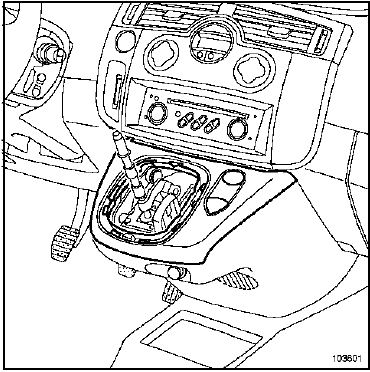

  • Déclipper la garniture supérieure du levier de vitesses.

  • Débrancher le connecteur de la commande des feux de détresse.

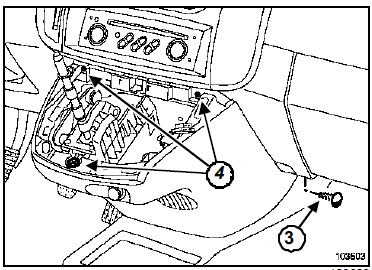

  • Déposer :
  •  les agrafes latérales (3),
  •  les trois vis de fixation (4).

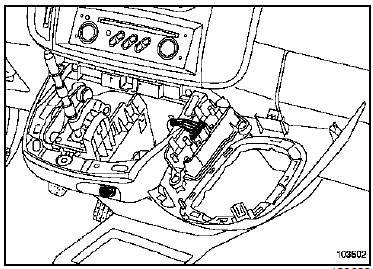

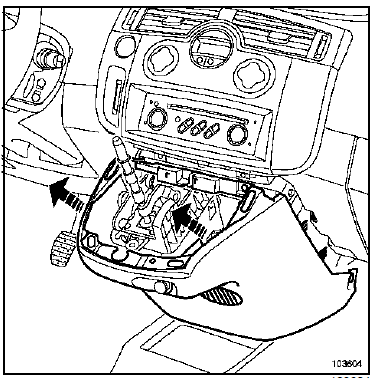

  • Dégrafer la garniture inférieure du levier de vitesses.
  •  Débrancher les connecteurs :
  •  du haut-parleur de navigation (si le véhicule en est équipé).

  • Déposer (selon niveau d'équipement) :
  •  le chargeur de disques compacts à l'aide de l'outil (Ms. 1639),
  •  la radionavigation à l'aide de l'outil (Ms. 1544),
  •  l'autoradio à l'aide de l'outil (Ms. 1373).

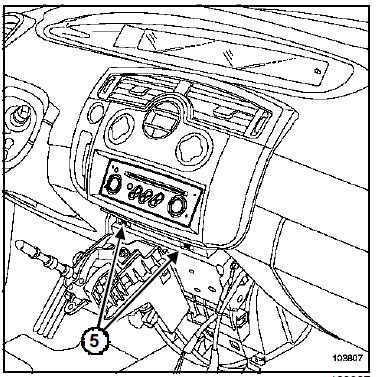

  • Déposer les vis (5).

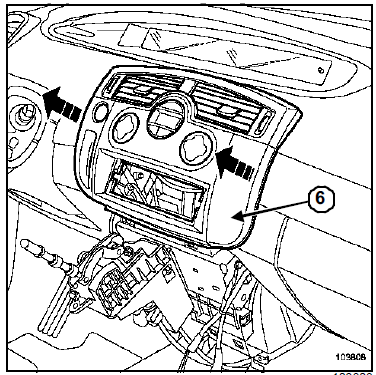

  • Déclipper la façade (6).
  •  Débrancher les différents connecteurs.

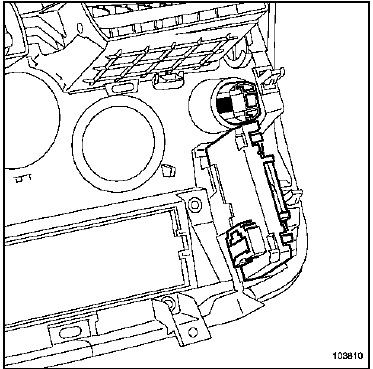

  • Désolidariser le bouton de démarrage de la façade.
    Verrou électrique de colonne de direction : Branchement
    ...

    Bouton poussoir de démarrage : Branchement
    le bouton de démarrage est identique sur les véhicules " simples " et sur les véhicules équipés de la fonction " mains libres ". Le bouton de démarrage p ...
